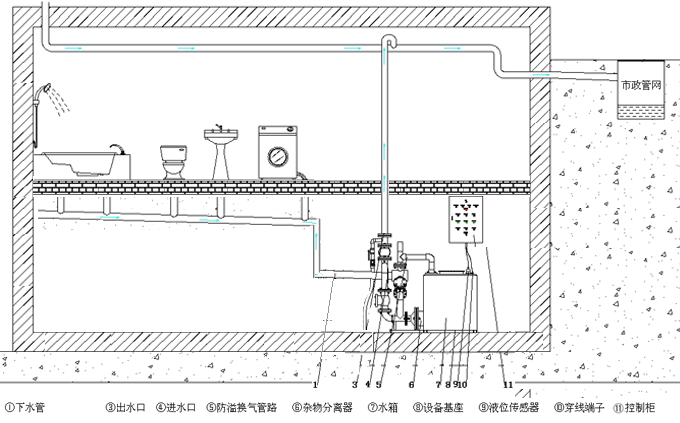

不銹鋼污水提升設備安裝圖

不銹鋼污水提升設備介紹

不銹鋼污水提升設備是長沙中贏供水設備有限公司研發的專為污水提升的智能產品。在設計思路上顛覆了傳統的提升方式，將“固液分離”、“反沖洗”、“一體化”、“智能化”等理念結合，設計出一系列污水提升智能設備?！肮桃悍蛛x”是將污水中的雜物與污水分離，使水泵的葉輪不可能接觸到它的殺手：纏繞物、硬物，確保水泵的使用環境正常，使其壽命大大延長，維修率極低；“反沖洗”是利用水泵的壓力，通過精確的水力模型計算而將停留在固液分離器中的雜物反沖，提升到市政管網，同時還有一股高壓水流反沖洗水箱底部，使污水中可能有的淤泥也無藏身之處，隨水流被提升到市政管網；“一體化”是設備整體一體化構造，無需新建污水池，占地面積小，投資??；“智能化”是指它完全自動化運行，無須人為值守和操作。

不銹鋼污水提升設備主要特點：

    1、一體化污水提升設備排污能力強、無堵塞污物不經過污水泵葉輪，不會對污水泵造成堵塞，延長了泵的使用壽命；而且排污物直徑不受限于葉輪流道大小，可排污物直徑大為排出管徑80%。

    2、環保、無二次污染污水在密封狀態下儲存及排放，不外溢、無臭味，不會污染周邊環境；生活排水管道上單向閥有效的阻擋了臭味的回流。

    3、免清掏、免維修污水與污物首先進入粉碎過濾器內，將過濾器中纖維、固體顆粒粉碎后分離，污水進入集水箱，粉碎后的雜質擋在沉積腔里。再通過反沖洗的功能一起排出，設備每運行一次，污物排出一次，同時利用自動沖洗能共將水箱沖洗一次，實現無沉淀、免清掏、免維修，大大減少了日常維護工作及維護費用。

    4、提高建筑物使用率產品的緊湊設計不僅使得外形美觀，而且占地面積小、安裝方便、節省地下室空間，大大降低運行費用和土建費用。

    5、不銹鋼污水提升設備自動化控制系統，系統能實現全自動控制，具有手動/自動切換、主副泵定時交替動行、高低水位自動啟動、各種故障報警等功能，綜合樓宇自動化設計；

不銹鋼污水提升設備應用領域

各類建筑物地下室污水排放場所

地下室廚房及衛生間的污水排放

地下商場、餐廳、浴池等商服性場所的污水排放

地鐵車站、地下人行通道的污水排放

人防工程改建后的污水排放

市區中、小型無人操作污水輸送泵站

辦公樓地下室的污水排放

醫院污水的殺菌消毒和排放

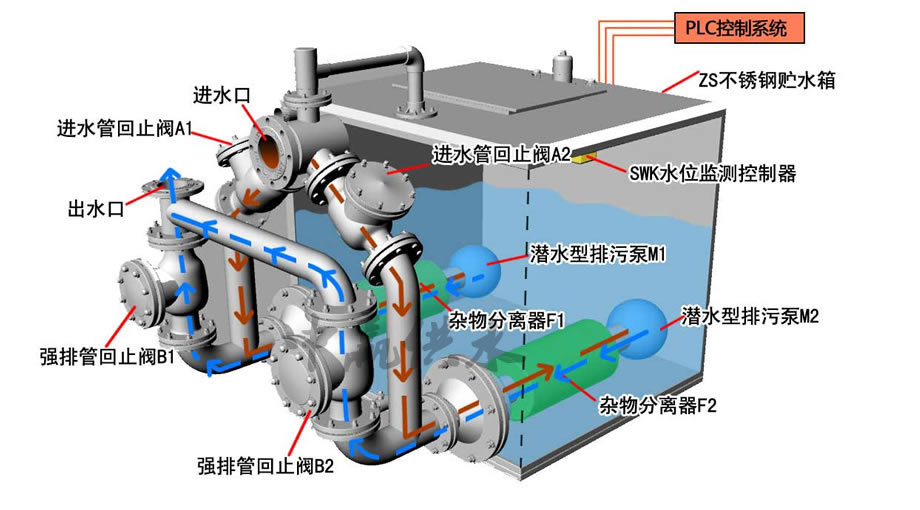

不銹鋼污水提升設備工作原理

　　當污水自流進入設備時，通過進水止回閥、兩相分離，當經過固液分離器時，污水與污物進行分離，污物暫存于固液分離器內；過濾后的污水經水泵進口流入集水箱。當集水箱內的污水水位達到設定水泵開啟水位時，液位計發出信號，通過控制柜啟動水泵，此時帶壓水流反向旋流沖洗兩相分離，將兩相分離內進水時分離下來的雜物隨著水流一并沖洗并提升排放，在水壓作用下進水止回閥關閉，出水止回閥打開，污水與雜物被提升排放到污水檢查井。此時若有進水，仍可以通過安全回流裝置進入集水箱，機械排水與集水箱進水可同時進行。反沖洗裝置避免了人為定期清掏儲雜物。當集水箱內水位下降到設定的停泵水位時，液位計發出信號，水泵停止工作。

　　該污水提升設備全自動運行，無需人工值守。正常啟泵液位發生故障時，聲光報警，超限水位浮球發出信號，并自動緊急強排。控制系統也設有手動控制系統，通過切換旋鈕，實現手動、自動轉換功能。

不銹鋼污水提升設備主要特點：

1、一體化污水提升設備排污能力強、無堵塞污物不經過污水泵葉輪，不會對污水泵造成堵塞，延長了泵的使用壽命；而且排污物直徑不受限于葉輪流道大小，可排污物直徑大為排出管徑80%。

2、環保、無二次污染污水在密封狀態下儲存及排放，不外溢、無臭味，不會污染周邊環境；生活排水管道上單向閥有效的阻擋了臭味的回流。

3、免清掏、免維修污水與污物首先進入粉碎過濾器內，將過濾器中纖維、固體顆粒粉碎后分離，污水進入集水箱，粉碎后的雜質擋在沉積腔里。再通過反沖洗的功能一起排出，設備每運行一次，污物排出一次，同時利用自動沖洗能共將水箱沖洗一次，實現無沉淀、免清掏、免維修，大大減少了日常維護工作及維護費用。

4、提高建筑物使用率產品的緊湊設計不僅使得外形美觀，而且占地面積小、安裝方便、節省地下室空間，大大降低運行費用和土建費用。

5、不銹鋼污水提升設備自動化控制系統，系統能實現全自動控制，具有手動/自動切換、主副泵定時交替動行、高低水位自動啟動、各種故障報警等功能，綜合樓宇自動化設計；
