PLC控制與變頻器控制相結合的變頻恒壓自動供水系統設計方案

1 變頻恒壓自動供水系統簡介
為改善生產環境，中贏供水公司投資清潔水技改工程并建成自動化生產車間。根據用水需求特點，從技術可靠和經濟實用角度綜合考慮，我們?cè)O(shè)計了用觸摸屏、PLC與變頻器控制相結合的變頻恒壓自動供水系統，同時通過主水管線壓力傳遞較經濟地實現了加壓泵系統與抽水泵系統“遠程聯動”的控制目的。

2 變頻恒壓自動供水系統方案

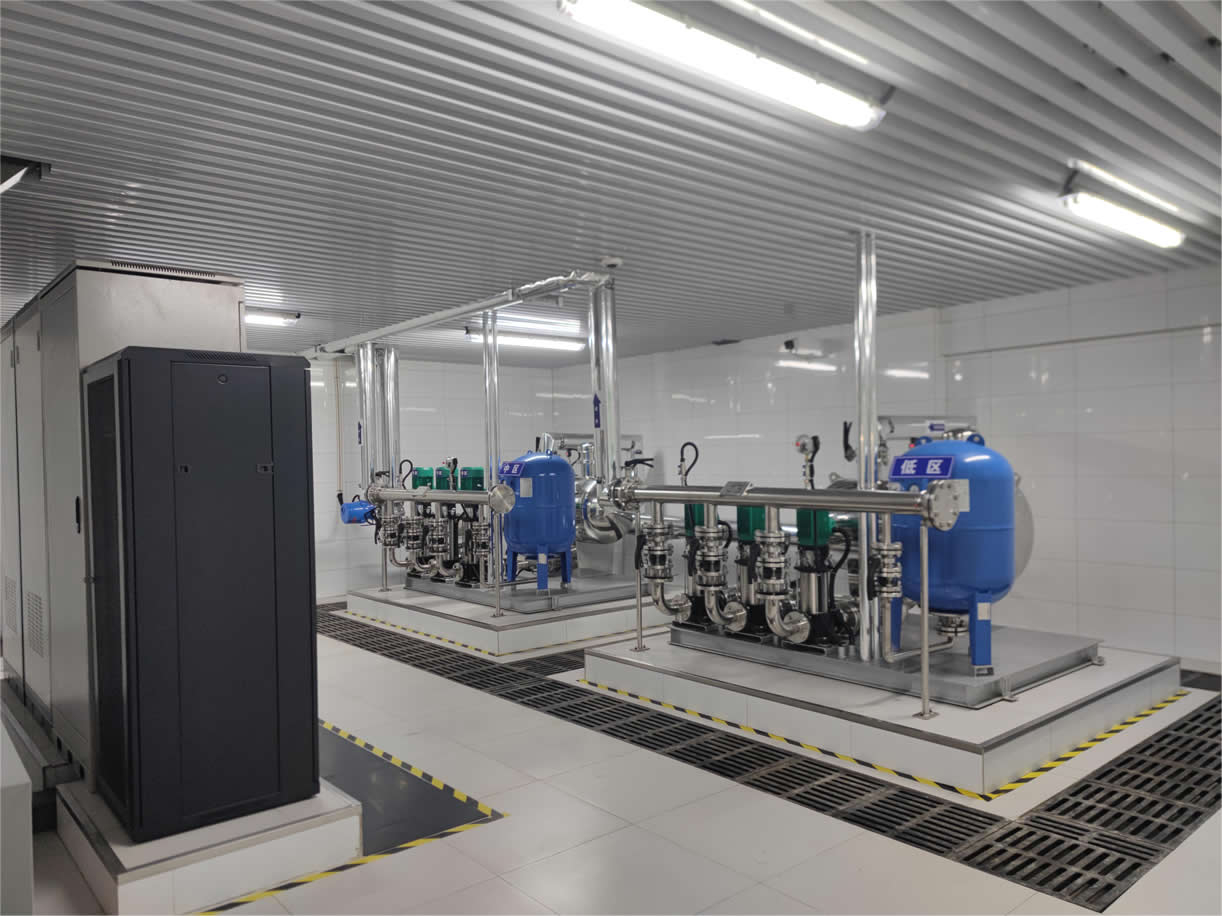

     變頻恒壓自動供水系統主要由PLC控制器、ABB變頻器、施耐德元器件、電機保護器、水泵機組、數據采集及其輔助設備組成。

2.1 抽水泵系統
    整系統采用變頻器循環工作方式，電機均可設置在變頻方式下工作。當變頻器工作在50HZ，管網壓力仍然低于系統設定的下限時，軟起動器便自動起動一臺電機投入到工頻運行，當壓力達到高限時，自動停掉工頻運行電機。
     變頻恒壓自動供水系統為每臺電機配備電機保護器，是因?yàn)殡姍C(jī)功率較大，在過載、欠壓、過壓、過流、相序不平衡、缺相、電機空轉等情況下為確保電機的良好使用條件，達到延長電機的使用壽命的目的。
     變頻恒壓自動供水系統配備水位顯示儀表，可進行高低位報警，同時通過PLC可確保取水在合理水位的水質監控，同時也保護電機制正常運轉工況。
     變頻恒壓自動供水系統配備流量計，既能顯示一段時間的累積流量，又能顯示瞬時流量，可進行出水量的統計和每臺泵的出水流量監控。
2.2 公司內不同壓力供水需求的解決
     為穩定可靠地滿足公司內部分區域供水太力(0.4～0.45Mpa)低于主管網水壓力(0.8～0.9Mpa)的要求，配備穩壓減壓閥來調節，可調范圍為0.1～0.8Mpa。
為保證整個主水管網的恒壓供水，當高位水池滿且主水管有水時，加壓泵停止，此時主管壓力將“憋壓”，終導致主管壓力上升，并將此壓力傳遞到抽水泵房，抽水泵的控制系統檢測到此壓力進行恒壓變頻控制，進而達到整個主管網的恒壓供水，這是整個控制系統設計的關鍵。

3 變頻恒壓自動供水系統實現功能
3.1 全自動平穩切換，恒壓控制
主水管網壓力傳感器的壓力信號4～20mA送給數字PID控制器，控制器根據壓力設定值與實際檢測值進行PID運算，并給出信號直接控制變頻器的轉速以使管網的壓力穩定。當用水量不是很大時，一臺泵在變頻器的控制下穩定運行;當用水量大到變頻器全速運行也不能保證管網的壓和穩定時，控制器的壓力下限信號與變頻器的高速信號同時被
PLC檢測到，PLC自動將原工作在變頻狀態下泵投入到工頻運行，以保持壓力的連續性，同時將一臺備用的泵用變頻器起動后投入運行，以加大管網的供水量保證壓力穩定。若兩臺泵運轉仍，則依次將變頻工作狀態下的泵投入到工頻運行，而將另一臺備用泵投入變頻運行。
當用水量減少時，首先表現為變頻器已工作在最低速信號有效，這時壓力上限信號如仍出現，PLC首先將工頻運行的泵停掉，以減少供水量。當上述兩個信號仍存在時，PLC再停掉一臺工頻運行的電機，直到最后一臺泵用主頻器恒壓供水。另外，控制系統設計六臺泵為兩組，每臺泵的電機累計運行時間可顯示，24小時輪換一次，既保證供水系統有備用泵，又保證系統的泵有相同的運行時間，確保了泵的可靠壽命。

3.2 半自動運行
     當PLC系統出現問題時，自動控制系統失靈，這時候系統工作處于半自動狀態，即一臺泵具有變頻自動恒壓控制功能，當用水量不夠時，可手動投入另外一臺或幾臺工頻泵運行。

3.3 手動
     當壓力傳感器故障或變頻器故障時，為確保用水，六臺泵可分別以手動工頻方式運行。

4 實施效果
實際運行證明本控制系統構成了多臺水泵的自動控制的經濟結構，在軟件設計中充分考虎變頻與工頻在切換時的瞬間壓力與電流沖擊，每臺泵均采用軟起動是解決該問題關鍵。變頻器工作的上下限頻率及數字PID控制的上下限控制點的設定對系統的誤差范圍也有不可忽視的作用。
①采用變頻恒壓供水，消除了主管網壓力波動，保證了供水質量，而且節能效果明顯，并延長了主管網及其閥門的使用壽命。
②用穩壓減壓閥經濟地解決了不同用水壓力的問題。
③拓寬運用變頻恒壓控制原理，較好地解決了加壓泵房與抽水泵房的遠程通訊總是并達到異地連鎖控制的目的。
④在抽水泵房設置連續液位顯示，并將信號傳與PLC，防止泵缺水燒壞電機，設定的取水位置，確保水的質量。
⑤電機既有電機保護器，又有軟起動器，克服了起動時的大電流沖擊，相對延長了電機制使用壽命。
⑥由于采用PLC控制的壓力自動控制，可以實現無人遠程操作，系統的PLC預留有RS485接口，可與公司總調度室計算機網絡進行連接。
⑦由于系統采用閉環恒壓控制，電機在滿足主水很容易網的壓力的前提下，節能效果顯著，年節電61萬度，折合為人民幣36萬元。
⑧通過采用變頻器控制，可在不同季節、節假日、日夜及上下班等全面調控水量，按日節水100噸計，則年可節水36500噸。
